XST-UFTM型超声波流量计




    XST-UFTM型智能时差式超声波流量计是我公司集大量精力,吸收消化国际先进技术,研制开发的新一代流量计。在工业生产中,经常需要精确计量和控制流体的流速和流量。而传统的接触式流量计,如电磁流量计、涡街流量计、孔板差压流量计等等,均不同程度的受到压力、磨损、腐蚀、污染的影响,而超声测流具有安装方便、省时省力,尤其是非接触式测量方式具有诸多的优点。因而,超声波流量计广泛地应用于用于冶金、电力、石油、化工、环保、水利、采暖空调、自来水等各行各业。
超声波流量计按测量原理分以下五类:⑴时差法;⑵多普勒效应法;⑶相关法;⑷噪声法;⑸波束偏移法。时差法和多普勒效应法应用的最为普遍,时差法超声波流量计主要应用于单相流体的测量,而多普勒超声波流量计主要应用于多相流体的测量。
    XST-UFTM超声波流量计是以时差法为其基本工作原理,利用超声波在管道中传播的时间差为原理,来测量管内均质流体流量的仪表。XST-UFTM超声波流量计利用两个传感器(探头或换能器),即上游传感器和下游传感器,探头安装在管壁外,不与流体直接接触,交替发射和接收超声波,依据超声波在液体中的传播速度与流体流速成正比的原理,精确地测的两个探头间的发射和接收时间计算出时差,从而得出流体的流速,进而得出流体的流量。测量过程对管路无任何影响,使用非常方便。
    XST-UFTM超声波流量计分探头和主机两部分,使用时将探头贴装在管壁外侧,通过信号电缆与主机连接。使用键盘输入功能,将管路及流体参数打入主机内存(主机具有掉电保护功能),仪表即可工作。
    XST-UFTM超声波流量计采用了先进的“时差”技术,以微电脑单片计算机为控制电路核心,集计算机与传感器技术于一体,高精度地完成对电信号的处理。同时,仪表具有信号自动跟踪,灵敏度自动调节,雷诺数与温度自动补偿等功能,其主要技术性能指标达到国外同类产品水平。电路设计上充分考虑了复杂的工业现场,采用了专用的抗干扰集成电路,其所有的集成电路100%进口原装,从而保证了仪表的精度与可靠性。
    XST-UFTM型超声波流量计由于采用非接触测量方式, 安装简便,维修容易;可以不停产,不停水在线安装,在线维修,同时无腐蚀,无压损的限制,使用寿命长,维修费用低。其特有的不受压力、管径、腐蚀性液体等限制的优点, 使其广泛地应用于选煤、选矿、冶金、石化、水利、环保、电力除灰等各行各业。

  二、技术参数


被测介质

.海水.污水等均质流体



.铸铁.铝.有机玻璃

管道内衬

沙浆、橡胶、玻璃钢

测量管径

φ252200mm

介质流速

06m/s

测量精度

1.5级

安装方式

V方式或Z方式

显示方式

2×16液晶显示

掉电保护

掉电自动保护

输出方式

4-20mA0—5V

任选负载小于1.2KV

累计输出 光隔离,发射极、集电极开路输出
安装指示 s、p、t三组显示
打印机 微型打印机,打印各种参数,流量.流速.累计流量.时间等
    AC220V、50Hz
环境温度

主机-10~+45

一般探头-20+60

高温探头-20+180

环境湿度 相对湿度≤85%

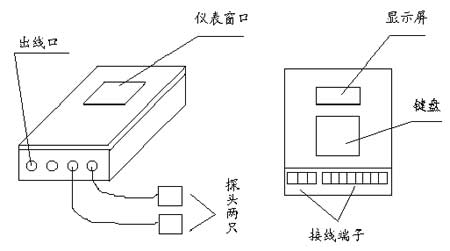

  三、外部结构及构建


XSTMLF-500便携式超声波流量计


由转换器和传感器两部分组成,以速度差法为原理测量圆管内的液体流量,全数字化微功耗设计;采用先进的外夹式磁性传感器;
转换器采用主机、打印机(便携式)、电池、充电器等一体式结构;广泛用于工业计量和自动化系统中。
  二、技术指标
管径范围(mm)
DN20~4000
流速范围(m/s)
0.01~12
准确度(%)
±1.5(标定后可达±0.5)
测量液体
水、河水、海水、石油、化学液体等均质流体
管道材质
金属、非金属等质密材料
信号输出
RS-485 4-20mA 标准打印机
键盘
4×4汉字键盘
显示器
2×10中文显示器
测量功能

显示瞬时流量、瞬时流速、正累计流量、负累计流量、累计运行时间、周期打印。
显示瞬时供热量、累计供热量、供回水温度。

数据存贮
可存贮前720小时,前365天,前36个月和前十年的测量数据,包括瞬时流量、累计流量、断电时间等。
电池使用时间
充电2小时,使用12小时
环境温度
转换器:转换器 -10~45℃
传感器:常温型 -30~+60℃
    高温型 -30~+160℃
转换器防护等级
    IP52
传感器防护等级
    IP68
传感器电缆长度
    6m
充电和工作电源
    AC220V 2W 内置锂电池
转换器外形尺寸
便携式:312×225×100  手持式:235×130×95
转换器重量
便携式:3kg  手持式:0.8kg
传感器重量
外夹传感器:0.3kg/支微型外夹传感器:0.15kg/支
三、传感器结构

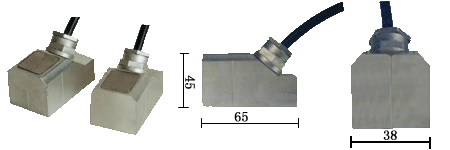

XSTMLF-500型便携式超声流量计,每台采用两支磁性传感器

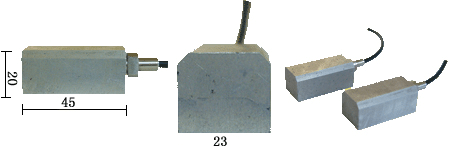

XSTMLF-600手持式超声流量计,每台采用两支磁性传感器。
四、选型
XSTMFL-

转换器类型:
500-便携式
600-手持式
传感器类型:
A
-常温型
B-高温型
是否选配微型传感器:
0-不选
1-选
手持式是否选配打印机:
0-不选
1-选


XSTMLF-100超声波流量计


·由转换器和传感器两部分组成。
·以速度差法为原理测量圆管内的液体流量。
·国内外独有的陶瓷传感器的制造技术,保证30年以上使用寿命。
·全数字化微功耗设计,大口径测量整机功耗小于0.3W。
·准确的计量功能。0.5级(管段式),1.0级(插入式),1.5级(外夹式)
·广泛用于工业计量和自动化系统工程。
二、技术参数
  插入式超声流量计 管段式超声流量计 外夹式超声流量计
管径范围(mm) DN20~4000 DN20~2000 DN20~4000
流速范围(m/s)   0.01~12
准确度(%) 1.0 0.5 1.5
测量液体 水、河水、海水、石油、化学液体等均质流体
管道材质 金属(如碳钢、铸铁、不锈钢、铝等)、非金属材料(如PVC,有机玻璃等)
管衬材质   玻璃钢、沙浆、橡胶等
信号输出 1.4-20mA:阻抗小于800Ω,光电隔离,准确度0.1%。
2.累计脉冲输出:光电隔离,无源开路输出,传输距离小于500m。
3.RS-485:光电隔离,波特率可选择,传输距离大于1.6km。
4.打印机:RS-232串口模式。打印机为选配件。
键盘 1×4汉字键盘或英文键盘
显示器 2×10汉字显示
2×16英文显示
测量功能
显示瞬时流量,瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计供热量、供回水温度。定时打印,周期打印
数据存贮 可存贮前720小时,前365天,前36个月和前十年的测量数据,包括瞬时流量,累计流量,上、断电时间等。
环境温度
  转换器:-10~45℃(特殊环境请说明)
  传感器:常温型:-30~+60℃
      高温型:-30~+160℃
  传感器电缆:-40~+70℃
传感器材质 不锈钢和陶瓷 不锈钢或普通碳钢 常温型为尼龙 高温型为合金铝
传感器承压能力 管内部分压力小于2.5MPa
传感器浸水深度小于4m
DN20~700mm小于2MPa
DN800~2000mm小于1MPa
与管道内压力无关
建议不浸水工作
传感器防护等级 IP68
转换器防护等级 壁挂式转换器:IP65   盘装式转换器:IP52   一体式转换器:IP67
防爆等级 ExibⅡBT6
传感器电缆长度 小于400m 小于400m 小于300m
工作电源 AC220V±%,  DC8~36V,  功率0.5W
转换器外形尺寸 壁挂式:213×185×107mm,    盘装式:160×80×250mm, 一体式:185×140×100mm
传感器外型尺寸 220×φ20(杆部)×
φ50(连接部)mm
见管段传感器数据表 60×40×35mm
转换器重量 壁挂式:2kg     盘装式:0.8kg      一体式:1.4kg
传感器重量 0.7kg/支 见管段传感器数据表 0.25kg/支
三、安装传感器
①满足直管段长度要求(直管段长度,是指测量点距阻力件的距离)。安装点直管段要求一般为前10倍管径,后5倍管径。当流速低于3m/s时,直管段可减少至前5倍管径,后3倍管径。
②直管段部分表面平滑、较新、圆度较好。
③首选液体向上(或斜向上)流动的竖直管路,其次是水平管路,尽量壁开液体向下(或斜向下)流动的管路,防止液体不满管
④测量点不要选在管路走向的最高点,防止管路内因有气泡聚集而造成测量不正常。
⑤水平管路测量点应选在自水平线±45°范围以内,避开管路顶部气泡?/TD>
