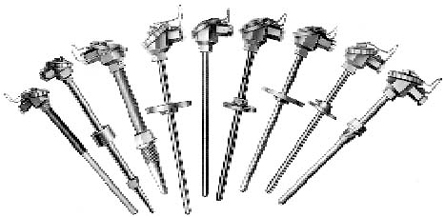

工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800
℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶。
□主要技术指标
● 温度测量范围和允许误差
热电偶类别 代号 分度号 测温范围
℃ 允许误差Δt ℃
铂铑30-铂铑6 WRR B 0～1800 ±1.5℃或±0.25%t
铂铑10-铂 WRP S 0～1600 ±1.5℃或±0.25%t
镍铬- 镍硅 WRN K 0～1300 ±2.5℃或±0.75%t
镍铬- 铜镍 WRE E 0～800 ±2.5℃或±0.75%t
注“t”为感温元件的实测温度。
● 热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
● 热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压面不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
● 热电偶最小置入深度
应不小于其保护管外径的8~10倍（特殊产品例外）。
● 热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa
a.对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于 100 MΩ·m
即：Rr·L≥100 MΩ·m L＞1m（式中：L-热电偶的长度.m）
b.对于长度≤1米的热电偶，常温绝缘电阻值应不小于100 MΩ
● 上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表规定：
上限温度tm ℃ 试验温度t ℃ 电阻值
100≤tm＜300 t=tm 10
300≤tm＜500 t=tm
2
500≤tm＜850 t=tm
0.5
850≤tm＜1000 t=tm
0.08
1000≤tm＜1300 t=tm
0.02
tm＞1300 t=1300 0.02

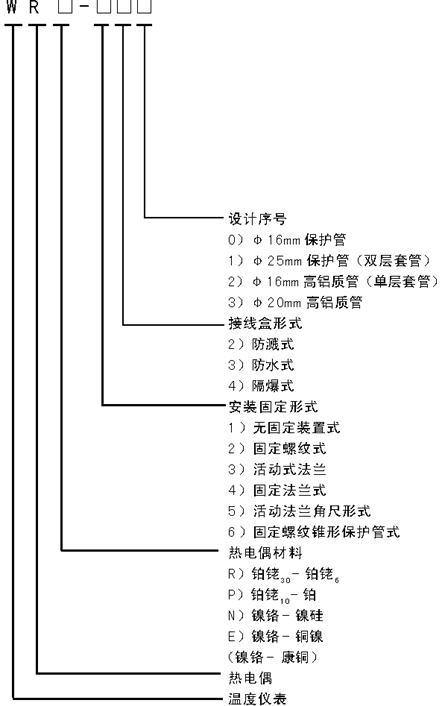

□型号表示
 |
|
|
| |
|
